適用產業： 半導體、生醫、食品、製藥、化工、藥物分析、食品假冒檢測、農藥殘留檢測、化工原料、軍警等產業之分析應用。

特點
1-1. TR500-S : 內建雷射波長785nm、功率20~500mW (可依需求自行調整)。
1-2. TR500-F : 內建雷射波長532nm、功率20~50mW (可依需求自行調整)。
2. 寬廣的拉曼位移範圍 (200cm^-1 ~ 3000 cm^-1)。
3. 系統內建拉曼光譜資料庫 (需選購)，使用者亦可自行建立或擴充資料庫。
4. 需與電腦連線搭配操作。提供數據輸入、輸出、比對等功能。
5. 非破壞性分析，系統反應快速。
6. 譜圖存取檔案格式可支援*.spc、*.jmr、*.cvs。
7. 系統操作簡單易學。
8. 支援SERS量測 (選購-需搭配配件探頭支架)。

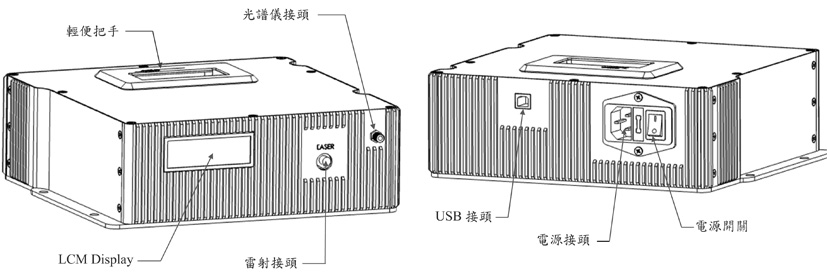

TR500 機型機身介紹
<外觀說明>

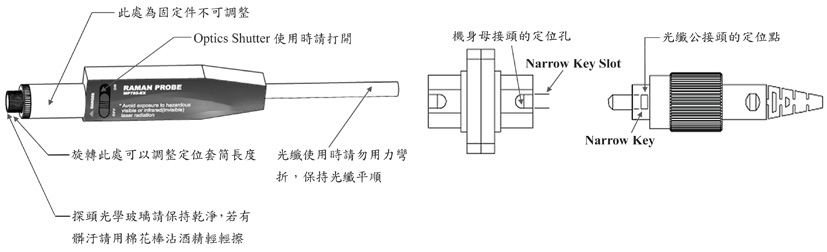

1、探頭的對焦距離為8mm (距離窗口計算)。
2、為方便使用，探頭前方設計有補助對焦的定位套筒，定位套筒可以調整0~7.8mm的長度。
3、雷射光纖的安裝上，需注意光纖公接頭上的定位點，要正確定位到機身母接頭的定位孔。



<探頭>


<探頭支架 (選配附件)>


使用方法
<開機/關機>
1、開機操作：確認電源線已正確接上已供電之插座，按下開關即開機，待LCM顯示屏會出現〝Standby〞後再插上USB線連結電腦。
2、關機操作：當LCM顯示屏會出現〝Standby〞時，拔掉USB線後，再關閉主機。

<量測方式>
將待測品放置探頭支架上即可量測，可調整探頭高度使其達到最佳訊號位置，待測物可使用SERS增強晶片，亦可放置夾鏈袋中做測試。
請注意！請盡量避免探頭直接接觸待測物，以免弄髒探頭影響量測結果。

產品使用注意事項
1、TR500為高精密光學量測儀器，任何的碰撞、振動、或是摔落都有可能影響量測準確性。
2、為確保量測的準確性，建議一年送回原廠校正一次。
3、TR500工作環境溫度為25℃，請勿在過高溫或是極低溫環境下操作，以免造成量測結果不準確。
4、請勿將儀器置於悶熱之環境，以布或是其他可能會影響儀器散熱之物體將儀器覆蓋或包裹，否則可能會造成儀器因散熱不佳導致故障。
5、請勿自行拆解維修或改裝機台，發覺機台有異常或是無法正常使用操作時，請聯絡經銷商或本公司客服處理。
6、本產品之功能若有變更不再另行通知，詳細訊息可以在官網上查詢並下載更新。

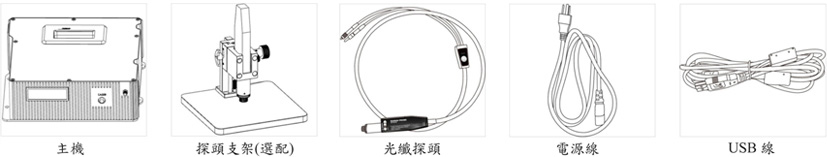

內容物簡介
出貨時應包含下列物品，如有漏失，請與經銷商或本公司聯繫確認。


有限產品保固聲明
頂極科技保證TR500產品在保固期內，如材料或功能上出現瑕疵與故障，頂極科技將提供消費者免費維修或更換同等級產品。此保固並未涵蓋任何因為不當安裝、意外、濫用、誤用、天然災害、電力供應不足或過度、不正常的機械或環境狀態；以及任何未授權的拆卸、修理或修改動作，而對產品所造成的損壞。
若發生下列情況，將不適用此有限保固：
1、未依據任何隨附指示使用本產品。
2、並未將本產品用於正確用途上。
3、如果任何產品上的原始辨識資訊遭變更、抹去或移除，或是任何產品未經正確處理或包裝、做為二手商品售出，或以違反當地法律適用出口規範的方式轉售，此有限產品保固也不適用於這些產品。
4、此有限產品保固，僅為上述的瑕疵產品提供保修或更換的服務。
5、對於因內容或資料丟失、損壞、出錯所導致的任何損壞或損失，或者因確定系統問題的來源，或拆卸、維修或安裝產品所造成的任何費用，本公司概不承擔任何責任，而且這些情況亦未涵蓋在產品保固範圍內。
6、此份產品保固範圍不包含第三方的軟體、連接的設備或儲存的資料；因此，對於第三方的軟體、連接的設備或儲存的資料所導致的任何遺失或損失概不負責。
7、本公司保留對產品外觀設計，軟體，韌體，規格及說明內容的更新和修改權利，若有變更恕不另行通知。

<產品在保固期限內>
1、TR500享有原廠提供的壹年保固。
2、新品換貨：消費者購買後壹個月內發生產品功能瑕疵或故障，可向原廠申請新品換貨服務。(備註 : 產品送回原廠必須是完整包裝，所有零件都要齊全。)
3、維修服務：產品已超過壹個月後發生產品功能瑕疵或故障，原廠則提供免費維修。(備註 : 原廠收到送修產品後會先進行基礎檢測，如檢測判定非屬產品本身的瑕疵與故障，則不適用保固條款。)
4、送修方式：消費者將產品透過代理商送回，或是直接將產品寄回原廠。

<產品在保固期限外>
產品超過壹年保固期後，如發生產品功能不良或故障時，消費者仍可將產品寄回原廠進行維修，本公司會依產品的不良情況向消費者收取維修費用，若該機型號已經停產，本公司有權利以等值的新產品來做為替換或維修。

標語
本儀器內有使用高功率雷射，操作時眼睛請勿直視量測探頭(TR500)或讓皮膚暴露在雷射輻射區域，以免造成傷害。

1. 說明書 (PDF, 25KB)
